直击雷防护产品

SHVC系列高压防护同轴电缆下导体

SHVC-36 SHVC-24

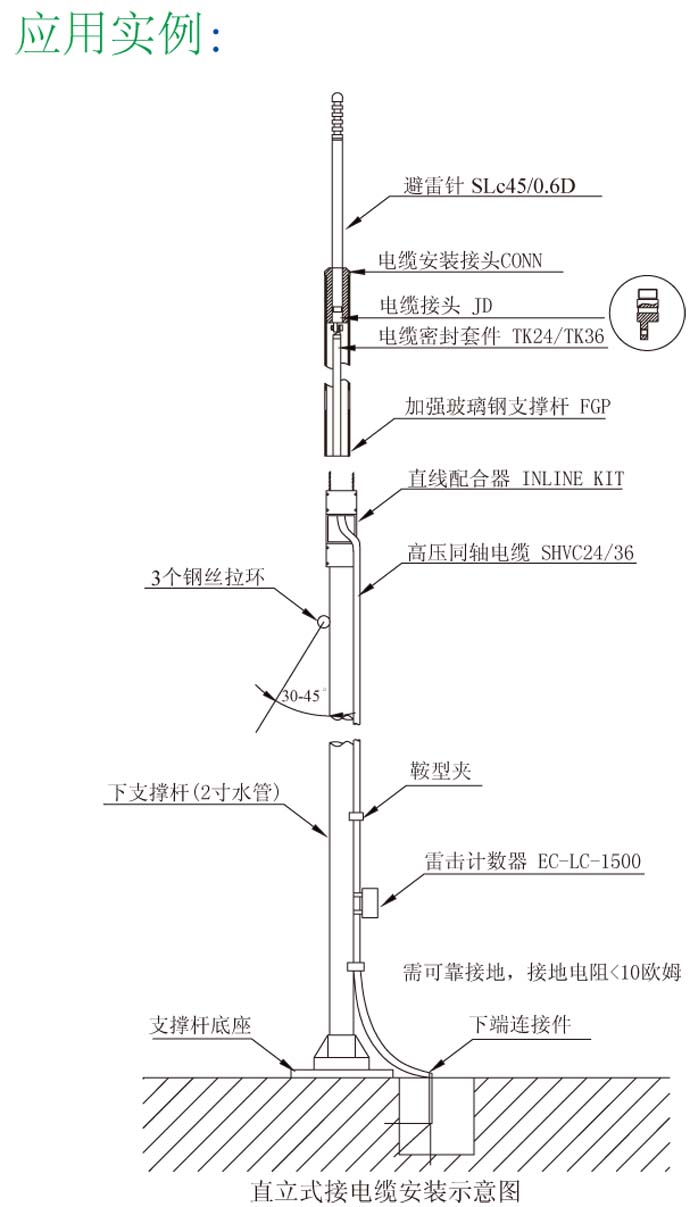

直击雷防护系统可以使用铜带、扁钢作为下导体。但是,如果采用一般的铜线或扁钢作为下导体,在泄放雷电流时,“侧闪” 会对附近的人员和设备造成危害。在IEC 的建筑防雷草案中,要求电子设备在LPZ1 区时,需与墙保持建筑物钢筋柱一个网格的距离,就是考虑到“侧闪” 的影响。为了避免出现与一般防雷系统一样的情况,我们建议在高密度人员聚居区、装有灵敏设备的地方,采用高压防护同轴电缆作为下导体。SHVC 系列结构: 高压防护电缆的结构特殊(如下图示)。一层(或两层)的屏蔽及绝缘层能有效防止LEMP 的影响,避免“侧闪” 现象出现。

 特点:

 多层屏蔽及绝缘层,有效减少电磁感应
 屏蔽层和铜芯导线都有半导体层包裹,使得电分布均匀,
   避免发生局部放电,耐冲击强度极高
 采用PE材料作外保护层,以提高电缆的耐腐蚀性及电绝
   缘性(尤其高频绝缘性),寿命很长

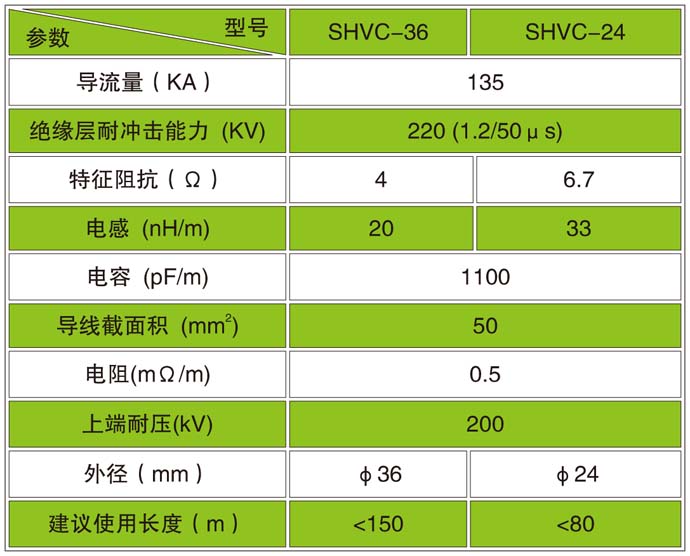

技术参数:
